2/2 Way 마그나리프트 밸브
상시 닫힘형
품번 배관사이즈
(PF)		 오리피스
(mm)		 유량계수
(Kv)		 허용차압
Kgf/㎠(BAR)		 유체온도(℃) 씰 소비전력(W)
밸브 하우징&코일 최소 최대 물 스팀 DC AC
DC AC
221S10F I-1K 3/8" 15 45 0 X 10 85 X FKM 14 10
2995-481865 X 10 85 X 9 8
6000-491000 X 10 85 X 8 8
6000-496265 7 10 85 X 14 14
H-1F X 10 85 X 8 8
H-1H 7 10 85 X 14 14
221S10E 2995-481865 15 45 0 XX 10 85 X EPDM 9 8
6000-491000 4 10 85 X 8 8
6000-496265 X 4 X 140 14 14
H-1F X 10 85 X 8 8
H-1H 4 4 X 140 14 14
221S15F I-1K 1/2" 15 50 0 X 10 85 X FKM 14 10
2995-481865 X 10 85 X 9 8
6000-491000 X 10 85 X 8 8
6000-496265 7 10 85 X 14 14
H-1F X 10 85 X 8 8
H-1H 7 10 85 X 14 14
221S15E 2995-481865 15 50 0 XX 10 85 X EPDM 9 8
6000-491000 4 10 85 X 8 8
6000-496265 X 4 X 140 14 14
H-1F X 10 85 X 8 8
H-1H 4 4 X 140 14 14
221S20F I-1K 3/4" 24 95 0 X 10 85 X FKM 14 10
2995-481865 X 10 85 X 9 8
6000-491000 X 10 85 X 8 8
6000-496265 7 10 85 X 14 14
H-1F X 10 85 X 8 8
H-1H 7 10 85 X 14 14
221S20E 2995-481865 24 95 0 XX 10 85 X EPDM 9 8
6000-491000 4 10 85 X 8 8
6000-496265 X 10 X 140 14 14
H-1F X 10 85 X 8 8
H-1H 4 10 X 140 14 14
221S25F I-1K 1" 24 105 0 X 10 85 X FKM 14 10
2995-481865 X 10 85 X 9 8
6000-491000 X 10 85 X 8 8
6000-496265 7 10 85 X 14 14
H-1F X 10 85 X 8 8
H-1H 7 10 85 X 14 14
221S25E 2995-481865 24 105 0 XX 10 85 X EPDM 9 8
6000-491000 4 10 85 X 8 8
6000-496265 X 4 85 140 14 14
H-1F X 10 85 X 8 8
H-1H 4 4 85 140 14 14

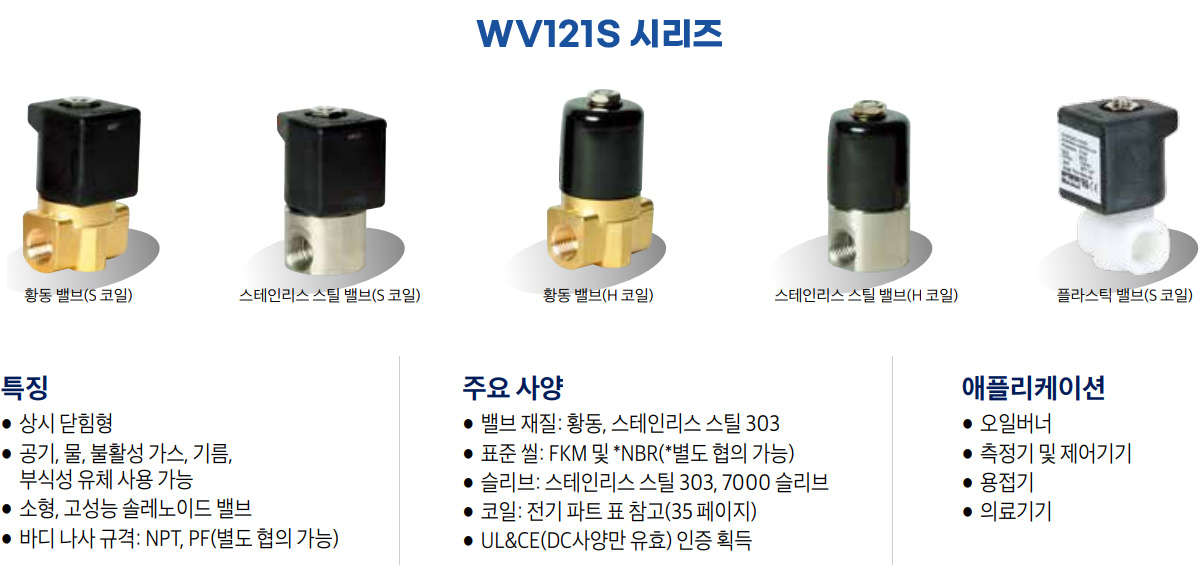

2/2 Way 직동형 밸브
밸브 사양 및 품번
밸브 접속구경 오리피스(mm) 유량계수(Kv) 허용차압
Kgf/㎠(BAR)		 유체온도(℃)
DC AC
WV121S221GV 1/8PT
황동		 1.6 1.3 10 15 75
WV121S221JV 2 1.9 7 10 75
WV121S221LV 2.5 2.8 5 7 75
WV121S221NV 3 3.2 4 5 75
WV121S221QV 4 3.5 2 4 75
WV121S222GV 1/4PT
황동		 1.6 1.3 10 15 75
WV121S222JV 2 1.9 7 10 75
WV121S222LV 2.5 2.8 5 7 75
WV121S222NV 3. 3.2 4 5 75
WV121S222QV 4 3.5 2 4 75
WV121S121GV 1/8PT
스테인리스 스틸		 1.6 1.3 10 15 75
WV121S121JV 2 1.9 7 10 75
WV121S121LV 2.5 2.8 5 7 75
WV121S121NV 3 3.2 4 5 75
WV121S121QV 4 3.5 2 4 75
WV121S122GV 1/4PT
스테인리스 스틸		 1.6 1.3 10 15 75
WV121S122JV 2 1.9 7 10 75
WV121S122LV 2.5 2.8 5 7 75
WV121S122NV 3 3.2 4 5 75
WV121S122QV 4 3.5 2 4 75
121S432KS 1/4NPT
플라스틱		 2.5 2.8 5 7 75
코일 사양 및 품번
I-1S 코일 H-WS 코일
I-S-PO : AC24/50~60(5W)
I-S-P3 : AC110/50, AC120/60(5W)
I-S-Q3 : AC220/50, AC240/60(5.W)
I-S-C1 : DC12V(6W)
I-S-C2 : DC24V(6W)		 H-WS-B5 : AC110/60(8W)
H-WS-B7 : AC220/60(8W)
H-WS-C1 : DC12V(9W)
H-WS-C2 : DC24V(9W)
주문 방법 예시

만약 황동 바디, 접속구경 1/8pt, AC240V/50Hz용 I코일이 필요한 경우 다음과 같이 주문 가능합니다.

"WV121S221LV I-S-Q3"
